- 分辨率：
- 24bit
- 转换速率：
- 2ksps
- 通道数：
- 8
mct1248 参数及应用介绍
mct1248是精密的24位模数转换器(adc)，包括许多集成功能，用于降低传感器测量应用程序的系统成本和组件数量。该芯片具有低噪声可编程增益放大器(pga)、单循环数字滤波器、高精度delta-sigma(δσ) a/d 转换器和内部振荡器。mct1248还可提供内置的，低漂移基准电压以及两个匹配的可编程激励电流源(idacs)。
mct1248的输入模拟多路复用器支持四路差分输入。此外，该多路复用器集成了传感器失效检测，热电偶电压偏置，系统监控和通用数字 i/o。可编程增益放大器pga 提供最多 128 倍的可选择增益。 这些特性为温度传感器测量应用提供了完整的前端亚博yabovip的解决方案，包括热电偶，热敏电阻和电阻温度检测器 (rtd) 以及包括电阻桥传感器在内的其它小信号测量。数字滤波器可实现单周期建立，以在使用输入多路复用器时支持快速通道循环，并且提供高达 2 ksps的数据速率。对于20 sps 或更低的数据速率，滤波器将谐波抑制50 hz和60 hz 的工频干扰。

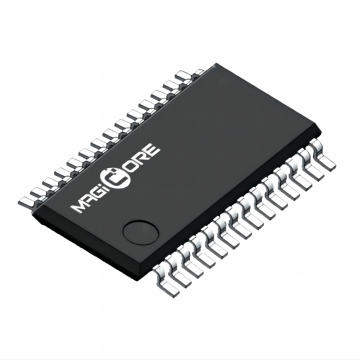

mct1248采用tssop-28封装，工作环境温度范围为-40℃至 125℃。
part.1
mct1248应用场景
为了将声音、光信号、压力、温度等微弱信号的数据采集起来并加以利用，我们借用传感器采集自然界的模拟信号，用mct1248将传感器采集到的信号经mct1248内部的过多路复用器、可编程增益放大器（pga）、高精度delta-sigma(δσ) a/d 转换器、可调节数字滤波器、串联接口控制等转换为电路能够进行处理的数字信号。以下为mct1248的应用场景：
● 温度传感器测量：电阻式温度检测器（rtd）、热电偶和热敏电阻
● 压力测量
● 流量计
● 工厂自动化和过程控制
part.2
mct1248通用场景
下图为mct1248在温度测量方面的应用：
mct1248高精度adc可以搭配热电偶、rtd用于温度传感器的测量，热电偶是广泛用于各种商业和工业应用的常见温度传感器。热电偶的精度略低于电阻温度检测器 (rtd)，但热电偶支持的温度范围广、结构简单，价格低廉。由于传感器电压较小且噪声要求较低，δ-σ 模数转换器 (adc) 是热电偶测量的理想数据转换器。
图1：mct1248在温度上的应用框图
part.3
mct1248典型特征
● 可编程数据速率:高达 2ksps
● 针对所有数据速率的单周期建立设置
● 在20sps时实现50hz和60hz谐波抑制
● 具有8个独立可选择输入的模拟多路复用器
● 两个匹配可编程激励电流源
● 超低功耗:1.4mw
● 集成低漂移2.048v基准电压:10ppm/°c,完全媲美ti产品
● 传感器失效检测
● 8个通用输入/输出接口
● 内置温度传感器
● 电源和基准电压监控
● 自校准和系统校准
● 兼容spi接口
● 模拟电源:
单极(2.7vto5.25v)和双极(±2.5v)工作电压
● 数字电源:2.7vto5.25v
● 低噪声可编程增益放大器:
pga=128时48nvrms
